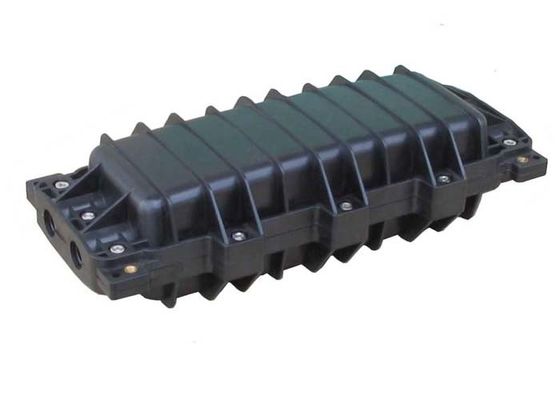

Περάτωση συναρμογών καλωδίων οπτικών ινών θόλων πυρήνων GPJ 96, περάτωση συναρμογών ινών

Μαύρη περάτωση GPJ 96 οπτικών ινών συναρμογών FOSC υπερυψωμένη ασφάλεια θόλων πυρήνων

Εφαρμογή:

Το προϊόν μπορεί να εφαρμοστεί στις συνδέσεις ευθειών γραμμών και γραμμών κλάδων (μια σε δύο, το ένα σε τρία) των οπτικών καλωδίων μέσα στη διάμετρο 22mm (φ), όλους τους τύπους και τις δομές, όταν τοποθετημένα γενικά έξοδα, καθ'οδόν, υπόγεια ή στο φρεάτιο. Εν τω μεταξύ, εφαρμόζεται επίσης στη σύνδεση των όλος-πλαστικών τηλεφωνικών καλωδίων πόλεων.

Δομικά χαρακτηριστικά γνωρίσματα:

• Όλοι οι δείκτες ιδιοκτησίας είναι σύμφωνα με τα εθνικά πρότυπα YD/T814-1996.
• Το σώμα περίπτωσης γίνεται από τα εισαγόμενα μεγάλης έντασης πλαστικά εφαρμοσμένης μηχανικής και διαμορφώνω τη μορφή με τα πλαστικά φορμών κάτω από την υψηλή πίεση. Είναι με μορφή του ΜΙΣΟΥ ορθογωνίου, με τα πλεονεκτήματα του λιγότερου βάρους, της υψηλής μηχανικής έντασης, της διαβρωτικός-αντίστασης, της αντι-κεραυνόπληκτης και μακριάς ζωής υπηρεσιών.
• Η είσοδος σωμάτων και καλωδίων περίπτωσης σφραγίζεται τη συγκολλητική λαστιχένια λουρίδα (μη-που βουλκανίζονται με) και τη σφραγισμένη ταινία. Αξιόπιστη ικανότητα σφράγισης. Μπορεί να ανοιχτεί πάλι και εύκολος να διατηρήσει.
• η μοναδική διάθεση 4 διαφορετικών βρόχων καλωδίων (φ12.5, φ17, φ20, φ22,) επιτρέπει στο χρήστη για να επιλέξει τη διαφορετική εξωτερική διάμετρο σύμφωνα με τις πραγματικές συνθήκες, ενισχύει την αξιοπιστία της εισόδου καλωδίων που σφραγίζεται.

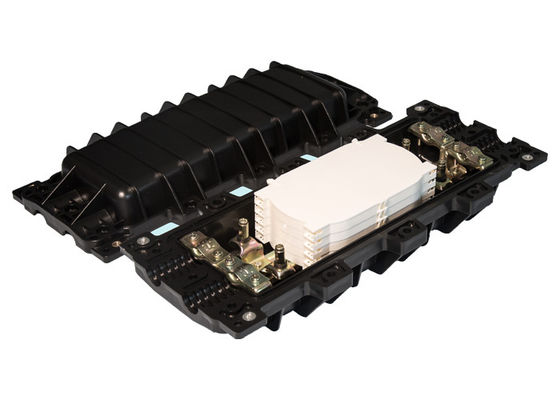

• ο επικαλύπτοντας ίνα-λειώνοντας δίσκος και η χωριστή γήινη μονάδα μόνωσης κάνουν τη διάθεση των πυρήνων, που επεκτείνουν την ικανότητα και καλώδιο-χωμάτινος τον εύκαμπτο, κατάλληλος και ασφαλής.
• το εξωτερικό τμήμα μετάλλων και η καθορίζοντας μονάδα αποτελούνται από το ανοξείδωτο, έτσι μπορούν να χρησιμοποιηθούν επανειλημμένα στα διαφορετικά περιβάλλοντα.

Κύριες τεχνικές προδιαγραφές:

• Εξωτερικό μέγεθος: (length×width×height) 435×190×120
• βάρος: 2.5kg
• ακτίνα τυλίγματος οπτικής ίνας: : ≥40mm
• πρόσθετη απώλεια δίσκου ινών: ≤0.01dB
• μήκος ινών που αφήνεται στο δίσκο: ≥1.6m
• ικανότητα ινών: ενιαίος: 96 πυρήνες, ταινία-που διαμορφώνονται: 192 πυρήνες
• θερμοκρασία εργασίας: - 400 Γ ~ + 700 Γ
• πλευρική πίεση-αντίσταση:: ≥2000N/10cm
• κλονισμός-αντίσταση: ≥20N.m

Διαδικασίες:

• επιλέξτε το βρόχο καλωδίων με την κατάλληλη εξωτερική διάμετρο και τον αφήστε να περάσει από το οπτικό καλώδιο. Ξεφλουδίστε το καλώδιο, βγάλτε την εξωτερική και εσωτερική κατοικία, καθώς επίσης και το χαλαρό σωλήνα συμβάσεων, και το πλύσιμο από το λίπος πλήρωσης, αφήνοντας 1.1~1.6mfiber και τον πυρήνα χάλυβα 30~50mm.
• καθορίστε την πιέζοντας κάρτα καλωδίων και το καλώδιο, μαζί με το καλώδιο ενισχύει τον πυρήνα χάλυβα. Εάν η διάμετρος του καλωδίου είναι λιγότερο από 10mm, δεσμεύστε αρχικά το καθορίζοντας σημείο καλωδίων με την κολλητική ταινία μέχρης ότου έχει φθάσει η διάμετρος σε 12mm, κατόπιν αποτύπωση αυτό.
• οδηγήστε την ίνα στο λειώνοντας και συνδέοντας δίσκο, το σωλήνα συμβάσεων θερμότητας αποτυπώσεων και το σωλήνα λειωμένων μετάλλων θερμότητας σε μια από τη συνδέοντας ίνα. Μετά από να λειώσει και να συνδέσει την ίνα, κινήστε το σωλήνα συμβάσεων θερμότητας και το σωλήνα λειωμένων μετάλλων θερμότητας και καθορίστε τον ανοξείδωτο (ή το χαλαζία) ενισχύει το ραβδί πυρήνων, σιγουρεύεται ότι το συνδέοντας σημείο είναι στη μέση του σωλήνα κατοικίας. Θερμάνετε το σωλήνα για να κάνετε τα δύο σε ένας. Βάλτε την προστατευμένη ένωση στο δίσκο ίνα-τοποθέτησης. (ένας δίσκος μπορεί να βάλει 12 πυρήνες)
• βάλτε την αριστερή ίνα στο λειώνοντας και συνδέοντας δίσκο ομοιόμορφα, και καθορίστε την άνεμος ίνα με τους νάυλον δεσμούς. Χρησιμοποιήστε τους δίσκους από το κατώτατο σημείο επάνω. Εξάλλου η ίνα έχει συνδεθεί, καλύπτει το τοπ στρώμα και το καθορίζει.
• η θέση αυτό και χρησιμοποιεί το γήινο καλώδιο σύμφωνα με το σχέδιο προγράμματος.
• σφραγίζοντας τον υπηρέτη καλωδίων που πλησιάζει στον κολπίσκο της περάτωσης συναρμογών και την ένωση των δαχτυλιδιών καλωδίων με τη σφράγιση της ταινίας. Και κλείστε τους αχρησιμοποίητους κολπίσκους με τα βουλώματα, με τα εκτεθειμένα κοίλα μέρη του βουλώματος που σφραγίζεται με τις ταινίες. Κατόπιν η τεθειμένη σφράγιση σκοντάφτει στο αυλάκι σφράγισης στις πλευρές του κοχυλιού και λιπαίνει το κοίλο μέρος του κολπίσκου του σώματος μεταξύ των δύο μερών του κοχυλιού. Κατόπιν στενά τα δύο μέρη του κοχυλιού και το σφίγγουν με τα μπουλόνια ανοξείδωτου. Τα μπουλόνια πρέπει να βιδωθούν στενά με την ισορροπημένη δύναμη.
• σύμφωνα με την απαίτηση τοποθέτησης, τοποθετήστε και καθορίστε το κρεμώντας εργαλείο.
