Λεπτομέρειες:
|
| Όνομα προϊόντων: | πομποδέκτης οπτικών ινών | Τύπος ινών: | Ενιαίος ενιαίος τρόπος ινών |
|---|---|---|---|
| Διεπαφή: | SC ST | Μήκος κύματος: | 1310/1550nm |
| Απόσταση: | 100m 120km | Ποσοστό στοιχείων: | 1.25G |
| Λειτουργούσα θερμοκρασία: | Commerical: 0 έως 70 °C Βιομηχανικός: - 40 έως 85 °C | Τάση ανεφοδιασμού: | 3.3V/5V |
| Εξουσιοδότηση: | 1 έτη | Εφαρμογή: | Gigabit Ethernet, κανάλι ινών, αλλαγή για να μεταστρέψει τη διεπαφή |
| Επισημαίνω: | 1x9 πομποδέκτης οπτικών ινών,Πομποδέκτης οπτικών ινών ISO9001 1x9,πομποδέκτης 1.25G Bidi SFP |
||

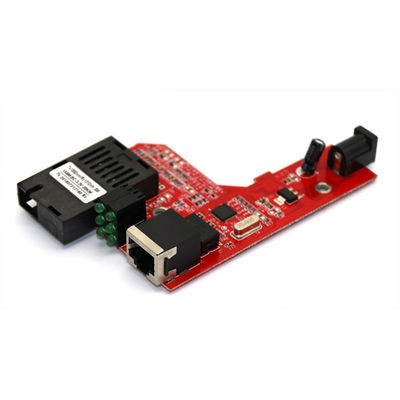

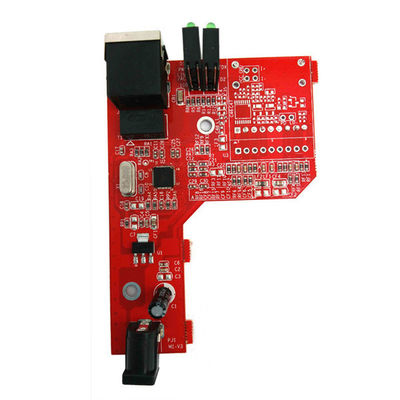

Ενότητα Sc ST 1x9 πομποδεκτών 1.25G Bidi οπτικών ινών για το μετατροπέα MEDIA Giga
Περιγραφή

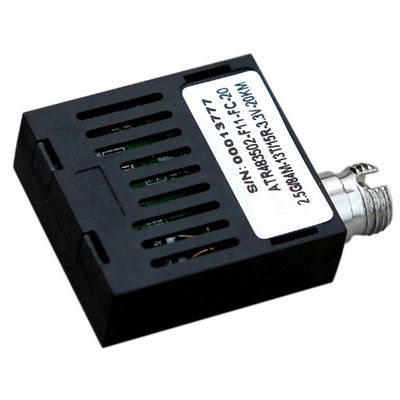

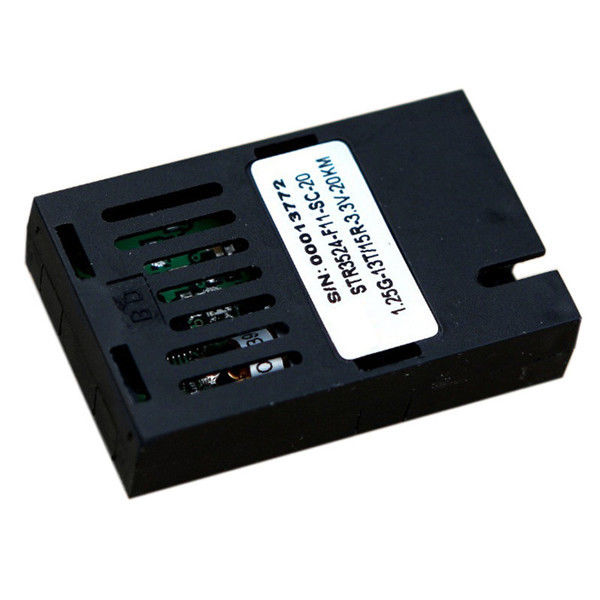

1x9 ο οπτικός πομποδέκτης σχεδιάζεται για τη χρήση στα στοιχεία 0~2.67Gbps - συνδέσεις. Παρέχει τον οπτικό λιμένα SC/FC/ST που είναι συμβατός με το συνδετήρα βιομηχανικά τυποποιημένων. Και η συσκευή αποστολής σημάτων και ο δέκτης συσκευάζονται μαζί με μια τοπ πλαστική ασπίδα κάλυψης και κατώτατων σημείων.
Χαρακτηριστικό γνώρισμα
Ενιαία αμφίδρομη μετάδοση ινών
Τυποποιημένο ίχνος 1×9
Ενιαίος συνδετήρας Sc, FC ή του ST προαιρετικός
Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V ή +5V
Διαφορικά εισαγωγές και αποτελέσματα PECL
PECL/LVPECL ή εναλλακτική λύση παραγωγής ανίχνευσης σημάτων TTL/LVTTL
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος | Σύμβολο | Ελάχιστος. | Μέγιστο. | Μονάδα | Σημείωση |
| Τάση ανεφοδιασμού | Vcc | -0.5 | 4.0 | Β | |
| Θερμοκρασία αποθήκευσης | -40 | 85 | °C | ||
| Σχετική υγρασία | 5 | 85 | % |
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.
ΟΠΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
λ) συσκευή αποστολής σημάτων
| arameter | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Λειτουργούν μήκος κύματος | λC | 1270 | 1310 | 1360 | NM | |
| 1470 | 1490 | 1510 | ||||
| Ave. δύναμη παραγωγής (που επιτρέπεται) | Po | -8 | -4 | dBm | 1 | |
| Αναλογία εξάλειψης | ER | 9 | DB | 1 | ||
| Φασματικό πλάτος RMS | Δλ | 4 | NM | |||
| Χρόνος ανόδου/πτώση (20%~80%) | Tr/Tf | 0,26 | CP | 2 | ||
| Μάσκα ματιών παραγωγής | Υποχωρητικός με IEEE802.3 ζ (κατηγορία 1 ασφάλεια λέιζερ) | |||||
Σημείωση (1): Μέτρο σε 2^23-1 σχέδιο NRZ PRBS
Σημείωση (2): Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων
2)Δέκτης
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
| Λειτουργούν μήκος κύματος | 1470 | 1490 | 1510 | NM | ||
| 1270 | 1310 | 1360 | ||||
| Ευαισθησία | Psen | -22 | dBm | 1 | ||
| Λεπτό υπερφόρτωσης | Pimax | -3 | dBm | |||
| Το Los βεβαιώνει | PA | -35 | dBm | |||
| Το Los de-βεβαιώνει | Pd | -23 | dBm | 2 | ||
| Υστέρηση Los | Pd-PA | 0,5 | 6 | DB |
Σημείωση (1): Μετρημένος με την πηγή φωτός 1490nm (1310nm), ER=9dB ΤΖΙΤΖΙΦΑ =<10>
Σημείωση (2): Όταν το Los de-που βεβαιώνεται, η παραγωγή RX data+/- είναι παραγωγή σημάτων.
Διαταγή των πληροφοριών
| 1x9 ενότητα BIDI, LC, Tx1310/Rx1550nm 1.25Gbps, 20km, με DDM |
| 1x9 ενότητα BIDI, LC, Tx1550/Rx1310nm 1.25Gbps, 20km, με DDM |
| 1x9 ενότητα BIDI, LC, Tx1310/Rx1550nm 1.25Gbps, 20km, χωρίς DDM |
| 1x9 ενότητα BIDI, LC, Tx1550/Rx1310nm 1.25Gbps, 20km, χωρίς DDM |
