Λεπτομέρειες:
|
| Όνομα προϊόντων: | πομποδέκτης 40G QSFP | Μήκος κύματος: | 850nm |
|---|---|---|---|
| Απόσταση: | 100m | Ποσοστό στοιχείων: | 40Gb/s |
| Διεπαφή: | Ενιαίος συνδετήρας MPO | Παροχή ηλεκτρικού ρεύματος: | Ενιαίο +3.3V |
| Εξουσιοδότηση: | 3 έτη | Εφαρμογή: | Ethernet, κανάλι ινών, αλλαγή για να μεταστρέψει τη διεπαφή |
| Επισημαίνω: | Πομποδέκτης οπτικών ινών MPO,πομποδέκτης οπτικών ινών 100M,Πολλαπλού τρόπου οπτικός πομποδέκτης qsfp |
||
40G QSFP PSM LR4 είναι μια παράλληλη 40Gb/s Pluggable (QSFP+) οπτική ενότητα τύπου τετραγώνων μικρή. Το Itprovides αύξησε την πυκνότητα λιμένων και τη συνολική εξοικονόμηση κόστους συστημάτων. Η πλήρης-διπλή οπτική ενότητα QSFP+ προσφέρει τον ανεξάρτητο 4 διαβιβάζει και λαμβάνει τα κανάλια, κάθε ένα ικανό της λειτουργίας 10Gb/s για ένα συνολικό ποσοστό στοιχείων του 40Gb/s σε 10km της ενιαίας ίνας τρόπου.
Ένα καλώδιο κορδελλών οπτικής ίνας με έναν συνδετήρα MTP/MPO μπορεί να συνδεθεί με το δοχείο ενότητας QSFP+. Η κατάλληλη ευθυγράμμιση εξασφαλίζεται από τις καρφίτσες οδηγών μέσα στο δοχείο. Το καλώδιο δεν μπορεί συνήθως να στριφτεί για το κατάλληλο κανάλι για να διοχετεύσει την ευθυγράμμιση. Η ηλεκτρική σύνδεση επιτυγχάνεται μέσω ενός ζ-pluggable συνδετήρα καρφιτσών 38 ανά απαίτηση MSA.
Χαρακτηριστικά γνωρίσματα
Παράμετρος
| Συσκευασία (τύπος) | QSFP+ |
| Ποσοστό στοιχείων (χαρακτηριστικό) | 10.3 Gbps/CH |
| Κεντρικό μήκος κύματος | 850nm |
| Απόσταση | 100m σε OM3 MMF |
| Διαγνωστικά | Ψηφιακό όργανο ελέγχου |
| Συσκευή αποστολής σημάτων | Λέιζερ σειράς 4CH VCSEL |
| Δέκτης | 4CH σειρά ανιχνευτών φωτογραφιών ΚΑΡΦΙΤΣΩΝ |
| TX δύναμη παραγωγής (dBm) | 7.5~+2.5 |
| RX ευαισθησία (dBm) | -9.5 |
| Χαμηλή/υψηλή θερμοκρασία περίπτωσης | 0°C~70°C |
| Ανεφοδιασμός τάσης (χαρακτηριστικός) | 3.3v |
| Συνδετήρας | MTP/MPO 8F MMF χωρίς pi |
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Συσκευή αποστολής σημάτων | |||||||
| Κεντρικό μήκος κύματος | λC | 1270 | 1310 | 1350 | NM | 1 | |
| Φασματικό πλάτος RMS | λrms | 3.5 | NM | 1 | |||
| Μέση δύναμη έναρξης, κάθε πάροδος | PAVG | -5.5 | -0.5 | +2.3 | dBm | ||
| Οπτικό εύρος διαμόρφωσης (OMA) | POMA | -4.5 | -0.5 | +3.5 | dBm | 1 | |
| Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων | Ptx, διαφορά | 5.0 | DB | ||||
| Δύναμη έναρξης στη OMA μείον τη συσκευή αποστολής σημάτων και την ποινική ρήτρα διασποράς (TDP), κάθε πάροδος | Oma-TDP | -9.7 | dBm | 1 | |||
| Χρόνος ανόδου/πτώση | Tr/Tf | 50 | CP | ||||
| Αναλογία εξάλειψης | ER | 3.5 | DB | ||||
| Σχετικός θόρυβος έντασης | Rin | -128 | dB/Hz | ||||
| Οπτική ανοχή επιστροφής απώλειας | TOL | 12 | DB | ||||
| Συντελεστής ανάκλασης συσκευών αποστολής σημάτων | RT | -12 | DB | ||||
| Περιθώριο μασκών ματιών συσκευών αποστολής σημάτων | EMM | 10 | % | 2 | |||
| Καθορισμός μασκών ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | ||||||
| Μέση δύναμη έναρξης ΑΠΟ τη συσκευή αποστολής σημάτων, κάθε πάροδος | Poff | -30 | dBm | ||||
| Δέκτης | |||||||
| Κεντρικό μήκος κύματος | λC | 1270 | 1310 | 1350 | NM | ||
| Κατώτατο όριο ζημίας | THd | +3 | dBm | ||||
| Υπερφόρτωση, κάθε πάροδος | OVL | +1 | dBm | ||||
| Ευαισθησία δεκτών στη OMA, κάθε πάροδος | SEN | -12.5 | dBm | ||||
| Διαφορά Receive στη δύναμη μεταξύ οποιων δήποτε δύο παρόδων (OMA) | Prx, διαφορά | 5.0 | DB | ||||
| Η απώλεια σημάτων βεβαιώνει το κατώτατο όριο | LOSA | -30 | dBm | ||||
| Κατώτατο όριο Deassert απώλειας σημάτων | LOSD | -15 | dBm | ||||
| Υστέρηση Los | LOSH | 0,5 | 6 | DB | |||
| Οπτική επιστροφής απώλεια | ORL | -12 | dBm | ||||
| Λάβετε ηλεκτρικά 3 DB ανώτερο CutoffFrequency, κάθε πάροδος | Fc | 12 | Ghz | ||||
Σημειώσεις:
1. Το μήκος κύματος συσκευών αποστολής σημάτων, το φασματικές πλάτος RMS και η δύναμη πρέπει να συναντήσουν τη OMA μείον TDP specs για να εγγυηθούν την απόδοση συνδέσεων.
2. Το διάγραμμα ματιών εξετάζεται με το κυματοειδές 1000.
Πληροφορίες διαταγής
| Αριθμός μερών | Περιγραφή προϊόντων |
| Qsfp-SR4 | 850nm, 40G, 150m, 0ºC ~ +70ºC |
| Qsfp-CSR4 | 850nm, 40G, 400m, 0ºC ~ +70ºC |
| Qsfp-LR4 |
1310nm, 40G, 10km, 0ºC ~ +70ºC |
| 10GQSFPCA1M | 10G, χαλκός με το οπτικό καλώδιο 1M |

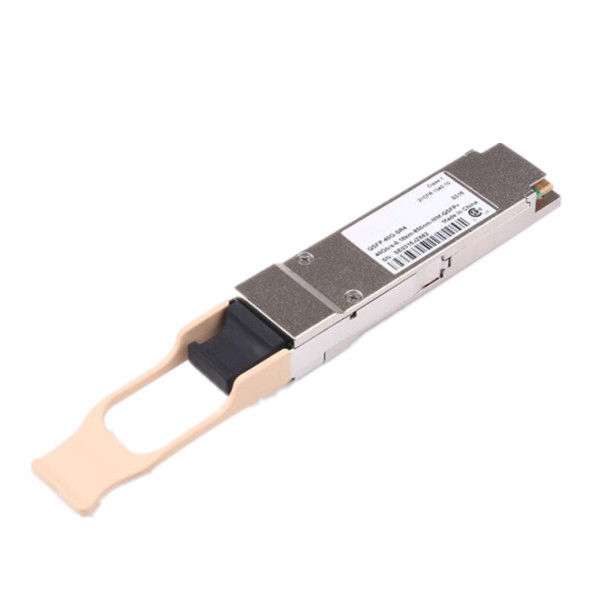

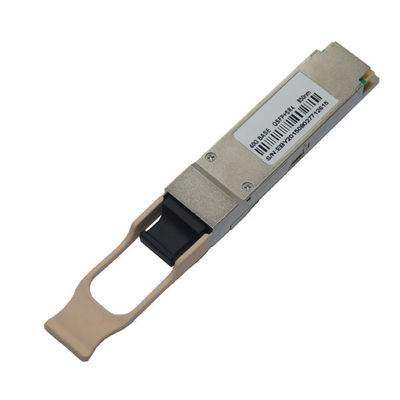

Εικόνες προϊόντων
FAQ
Q1. Μπορώ να έχω μια διαταγή δειγμάτων για αυτό το προϊόν;
Α: Ναι, χαιρετίζουμε τη διαταγή δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά.
Q2. Τι γίνεται με τη χρονική ανοχή;
Α: Οι ανάγκες δειγμάτων 3-6 ημέρες, χρόνος μαζικής παραγωγής χρειάζονται 1-2 εβδομάδες για την ποσότητα διαταγής περισσότερο από
Q3. Έχετε οποιοδήποτε όριο MOQ για τη διαταγή δειγμάτων;
Α: Χαμηλό MOQ, 1pc για τον έλεγχο δειγμάτων είναι διαθέσιμο
Q4. Πώς στέλνετε τα αγαθά και πόσο καιρό παίρνει για να φθάσει;
Α: Στέλνουμε συνήθως από DHL, το UPS, τη Fedex ή TNT. Διαρκεί συνήθως 3-5 ημέρες για να φθάσει. Η ναυτιλία αερογραμμών και θάλασσας είναι επίσης προαιρετική.
